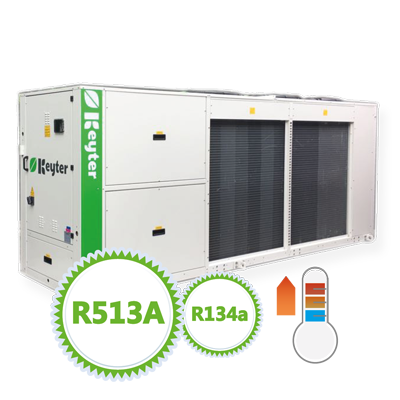

BOMBAS DE CALOR AIRE-AGUA – ARGIA KWHA
argiaKWHA
Bombas de calor aire-agua para clima suave
30-99 kW34-107 kW
Documentación y Características
Tabla de especificaciones
Vistas y Dimensiones
Controles
Documentación y Características
Documentación comercial
Idiomas disponibles:
 |
 |
 |
 |
 |
Ecodiseño
▸ Manual de Ecodiseño CONFORT KWHA
▸ Manual de Ecodiseño CONFORT KWHA
Bombas de calor aire-agua para clima suave
30-99 kW 34-107 kW
Adaptación y Medio ambiente
- Diseño optimizado de bomba de calor aire-agua de alta prestaciones para climas cálidos y condiciones medias.
- Equipos con rango de funcionamiento para suministro de agua a alta temperatura +70 ºC.
- Disponibles con Intercambiadores de placas o con Multitubular.
Eficiencia Energética
- Alta eficiencia energética en carga parcial y total reduciendo el coste de operación.
- Multiscroll tándem para mejora de la eficiencia energética estacional.
- Ventiladores electrónicos y válvula de expansión electrónica para el mínimo consumo energético.

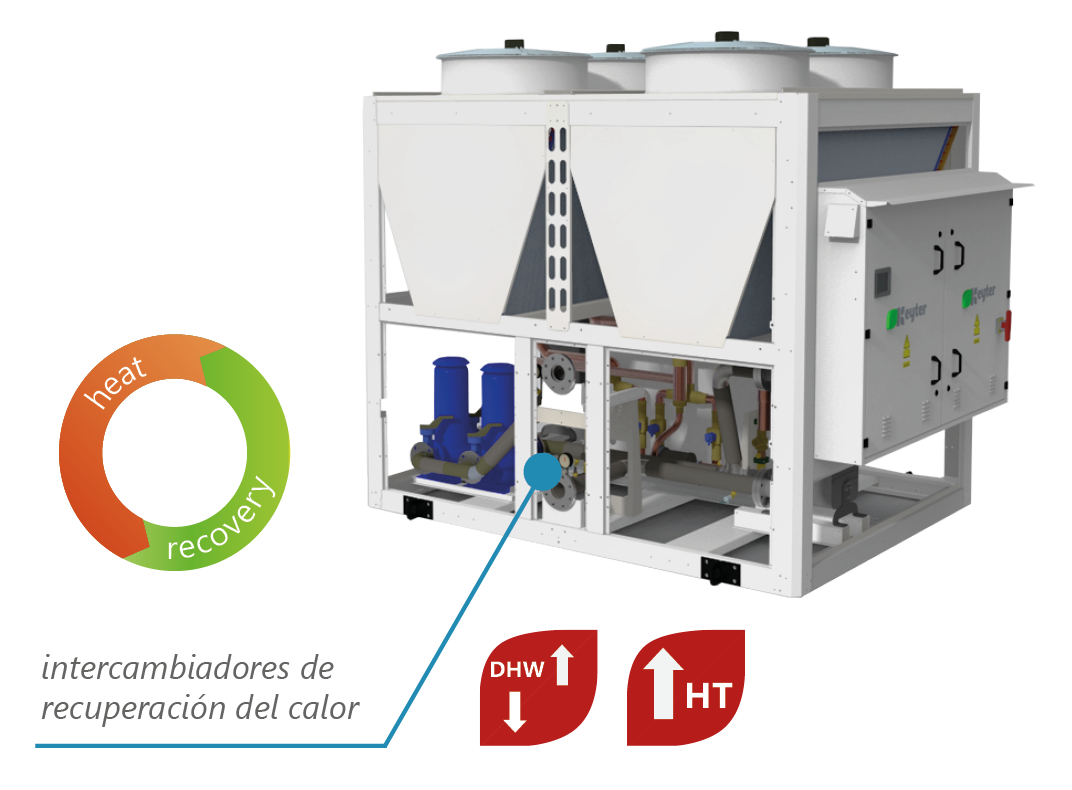

- Sistema de recuperación parcial que aprovecha el calor residual de condensación para calentar agua para ACS o para aplicaciones industriales.
Tabla de especificaciones
Características generales
KWHA
Refrigerante
Refrigerante R513A
✓
Refrigerante R134a
●
Equipo con carga de refrigerante
✓
Detección de fugas
●
Carrocería
Chasis/Gabinete autoportante en acero galvanizado con tratamiento de pintura poliéster termoendurecible curada al horno
✓
Color personalizado para adaptarse a las necesidades de la instalación
●
Compartimento de chapa inferior totalmente cerrado
✓
Suplementos antivibratorios
●
Compresores
Tecnología Multiscroll en Tándem
✓
Soportes antivibratorios de compresores
✓
Camisa de aislamiento acústico
●
Camisa de aislamiento acústico original del fabricante de altas prestaciones
●
Válvulas de expansión
Válvulas de expansión electrónica
✓
Ventiladores
KWHA
Ventiladores exteriores
Ventiladores axiales con tecnología EC
✓
Toberas exteriores curvas (silent ring)
✓
Ventiladores axiales con tecnología AC con variador
●
Difusores AxiTop para ventiladores axiales (Sólo disponible con ventiladores EC)
●
Ventiladores axiales EC potenciados
●
Ventiladores radiales plug-fan EC
●
Intercambiadores (*)
KWHA
Baterías
Baterías de tubos Cu y aletas Al
✓
Batería de tubos Cu / aletas Al prelacado de poliuretano
●
ALUCOAST: tubos Cu / aletas Al alta resistencia
●
BLYGOLD: tubos Cu / aletas Al con recubrimiento de Blygold
●
COPPERFIN: tubos Cu / aletas Cu
●
Intercambiadores
Intercambiador freón-agua, placas acero inox. AISI 316L, soldadas con cobre y aislado térmicamente
✓
Intercambiador Multitubular
●
Intercambiador de acero inoxidable SS AISI 304 / SS AISI 316 / Sealix
●
Energía (*)
KWHA
Recuperación de energía
Recuperación parcial o total de energía de condensación para ACS (consultar disponibilidad según modelo y chasis)
●
Bomba en circuito de recuperación del calor de condensación
●
Resistencia eléctrica anti-hielo en intercambiador de placas de recuperación para ACS
●
Free-cooling
Free-cooling integrado, mediante batería exterior adicional, sonda externa y válvula de tres vías
●
Hidráulico (*)
KWHA
Bombas (versión P/H)
Bomba simple presión disponible normal (7-12 m.c.a.)
✓
Bomba simple alta presión disponible (15-20 m.c.a.)
●
Bomba simple muy alta presión disponible (25-30 m.c.a.)
●
Bomba con variador de velocidad
●
Bomba de reserva (presión disponible estándar, alta presión y muy alta presión)
●
Bomba electrónica
●
Bomba de reserva electrónica
●
Elementos hidráulicos
Kit de baja temperatura para funcionamiento con Tª de salida de agua < 0ºC
●
Kit de baja temperatura exterior
●
Conexiones flexibles de entrada y salida de agua
●
Filtro de agua
●
Instalación de manómetros a la entra y salida del equipo (versión S)
●
Módulo independiente con depósito de inercia disponible de 200 litros / 375 litros / 725 litros + Resistencias eléctricas
●
Instalación
KWHA
Batería exterior
Rejilla de protección de baterías
●
Aislamiento
Aislamiento térmico en todas las líneas metálicas frías (de refrigerante o de agua)
●
Alimentación eléctrica
400 V / III ph / 50 Hz con neutro
✓
400 V / III ph / 60 Hz
●
Otras tensiones eléctricas (consultar diferentes opciones disponibles)
●
Embalaje
Embalaje para transporte marítimo
●
Control
KWHA
Control electrónico y comunicación
Control electrónico programable AQUAMATIX
✓
Terminal de usuario Climatix HMI para control AQUAMATIX
✓
Interfaz de comunicación RS485 para comunicación ModBus
✓
Comunicación Modbus TCP/IP y BACnet IP
✓
Desescarche
Desescarche por inversión de ciclo mediante válvula de 4 vías
✓
Elementos adicionales de control y seguridad
Interruptor general en cuadro eléctrico
✓
Protecciones magnetotérmicas de compresores, ventiladores y bombas
✓
Interruptores diferenciales
●
Interruptor de baja presión para la protección de la bomba
●
Relé de control de pases PREMIUM, con detección de fallo de fase y protección del sentido de rotación
✓
Relé de control de fases EXCELLENT, añade detección de desequilibrio de fases, sobretensión y subtensión
●
Triple protección del intercambiador de placas con interruptor flujo de agua y protecciones antihielo de agua y freón
✓
Medidor de energía
●
Cuadro eléctrico
Cuadro eléctrico totalmente cableado, con protección IP54
✓
Ventilación forzada del cuadro eléctrico
✓
Diseño de aparamenta eléctrica para alta temperatura
✓
Cuadro eléctrico tropicalizado
●
Enchufe para usos comunes
●
Resistencia eléctrica anti-hielo en cuadro eléctrico para bajas temperaturas exteriores
●

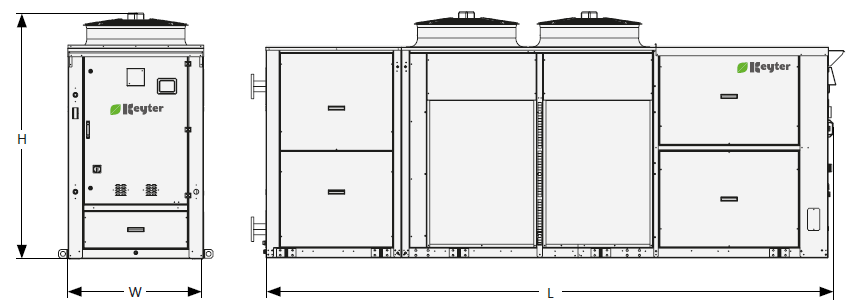

Vistas y Dimensiones

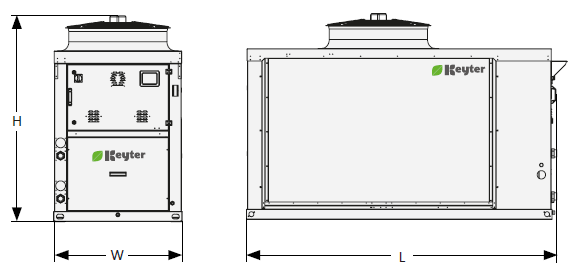

Serie 1 S/P

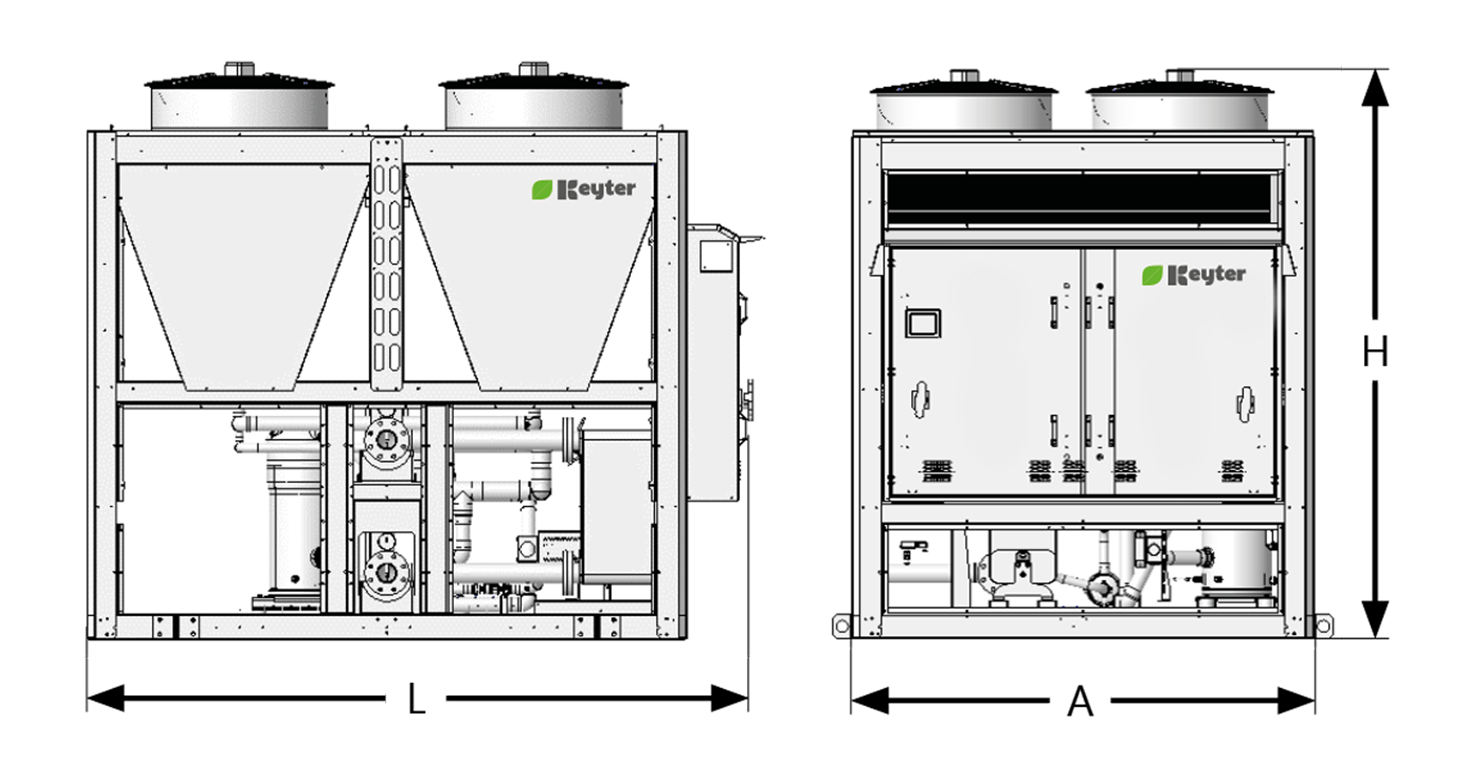

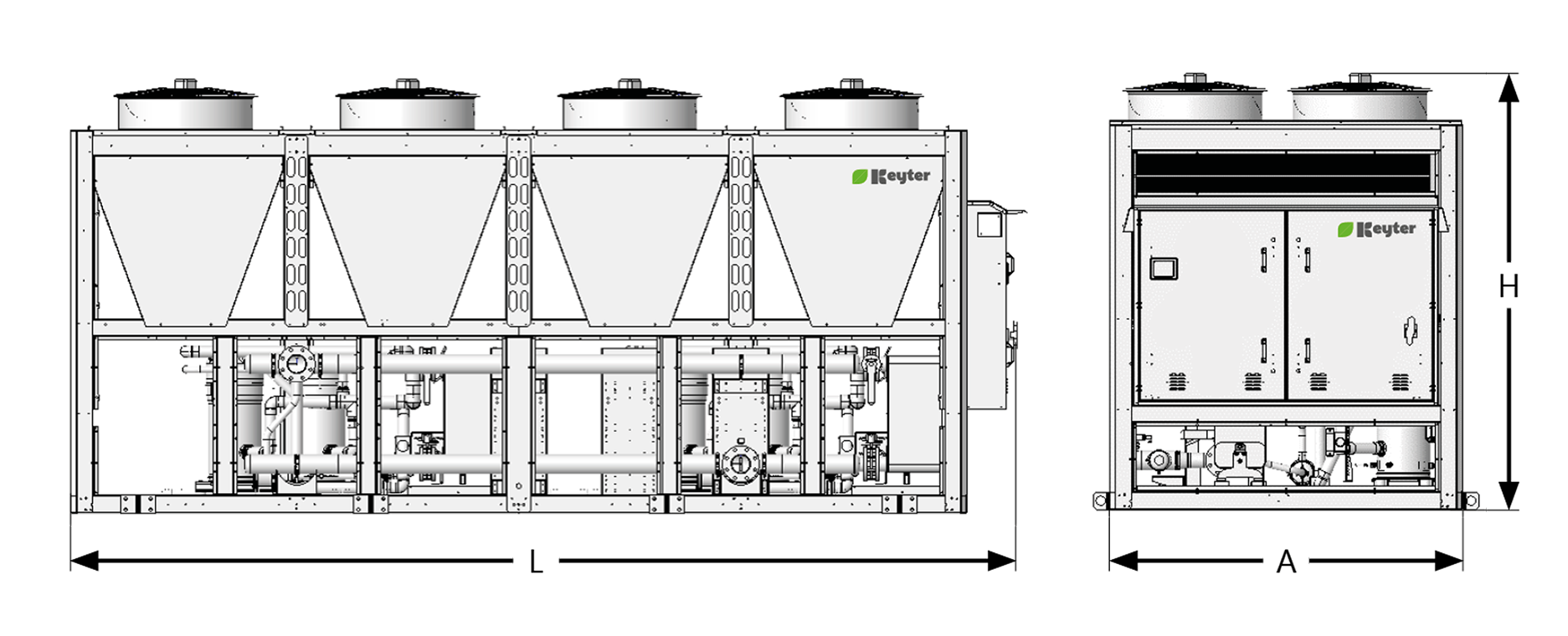

Serie 2 S/P

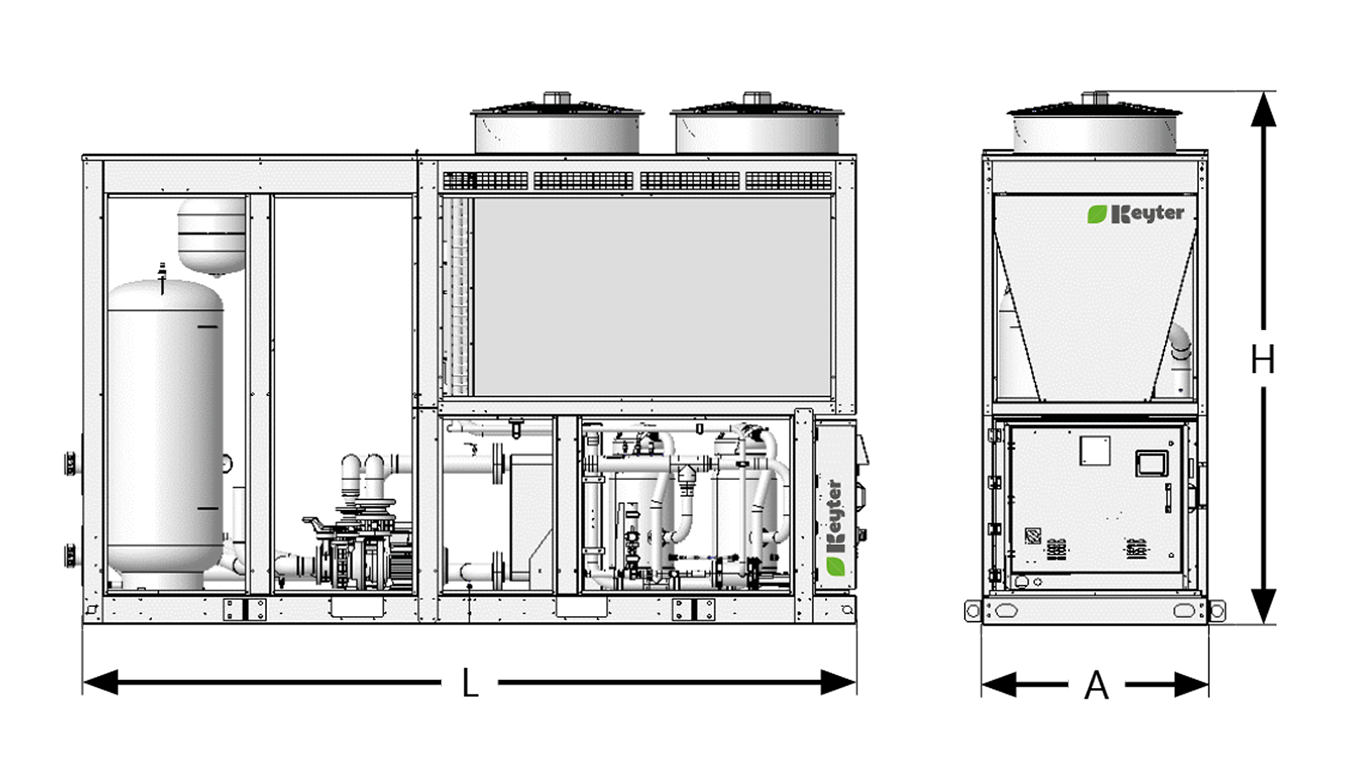

Serie 1 H

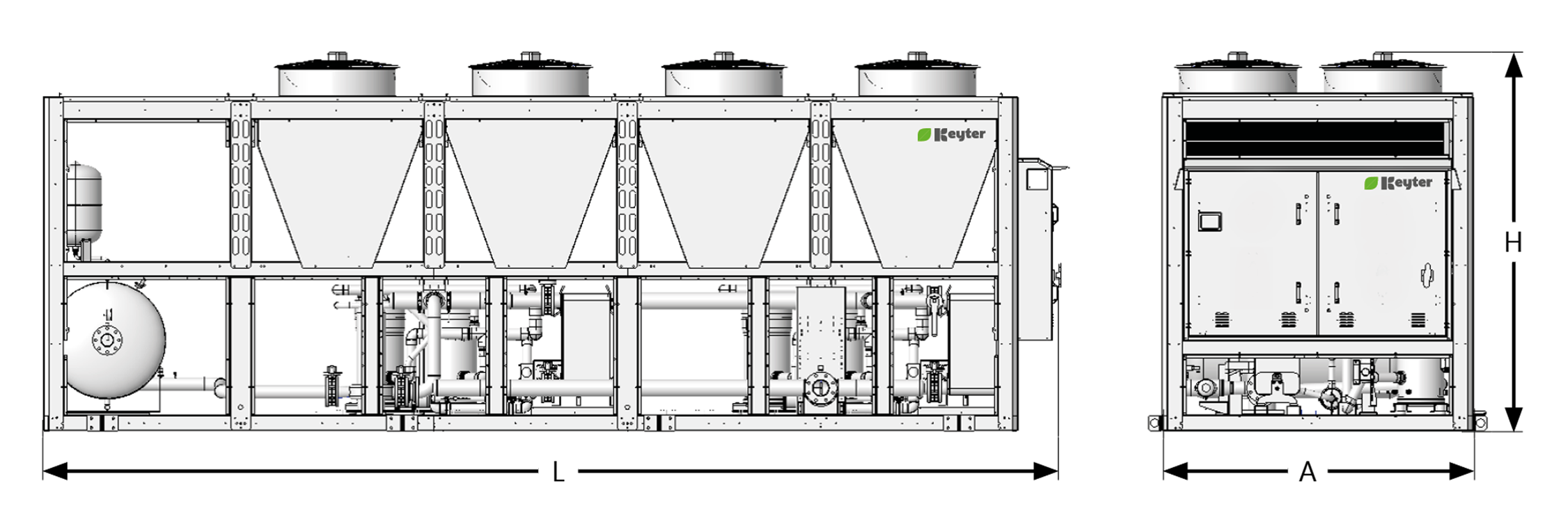

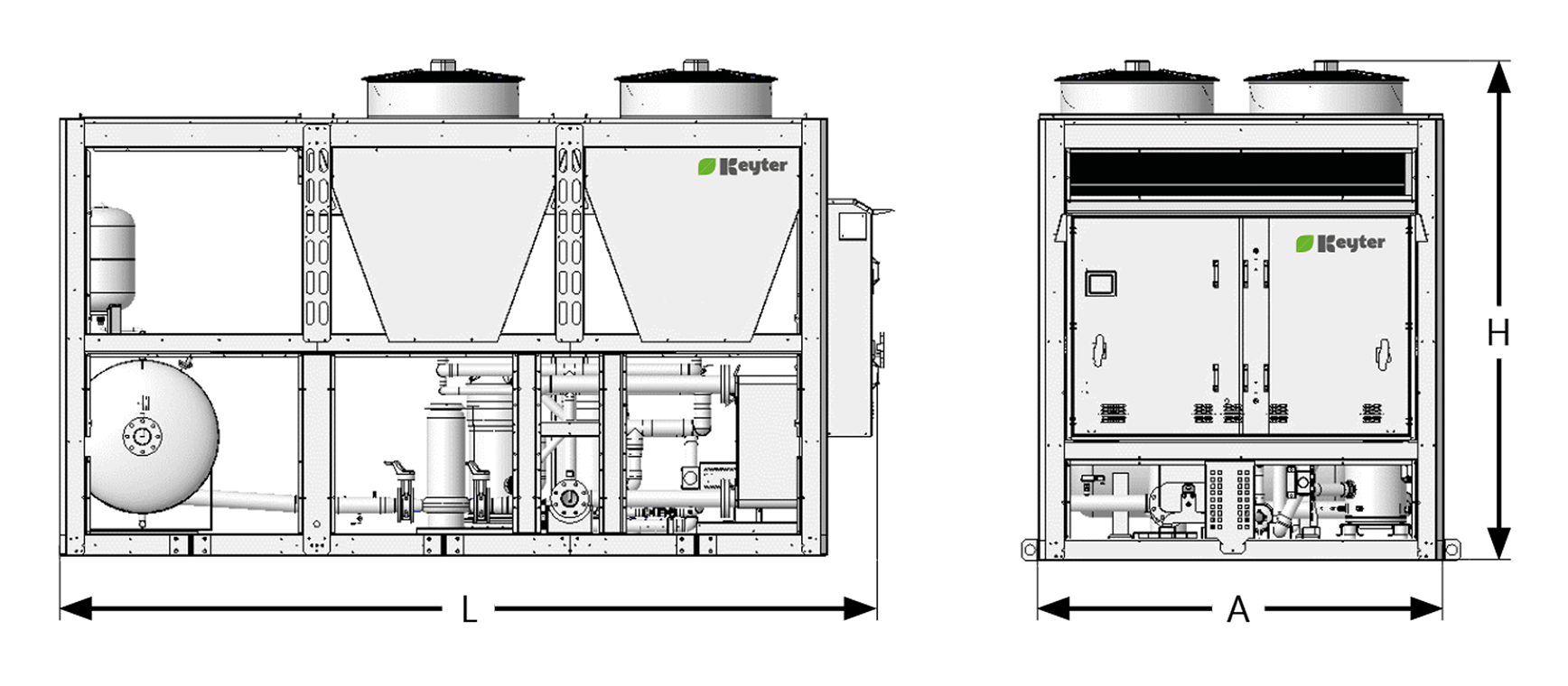

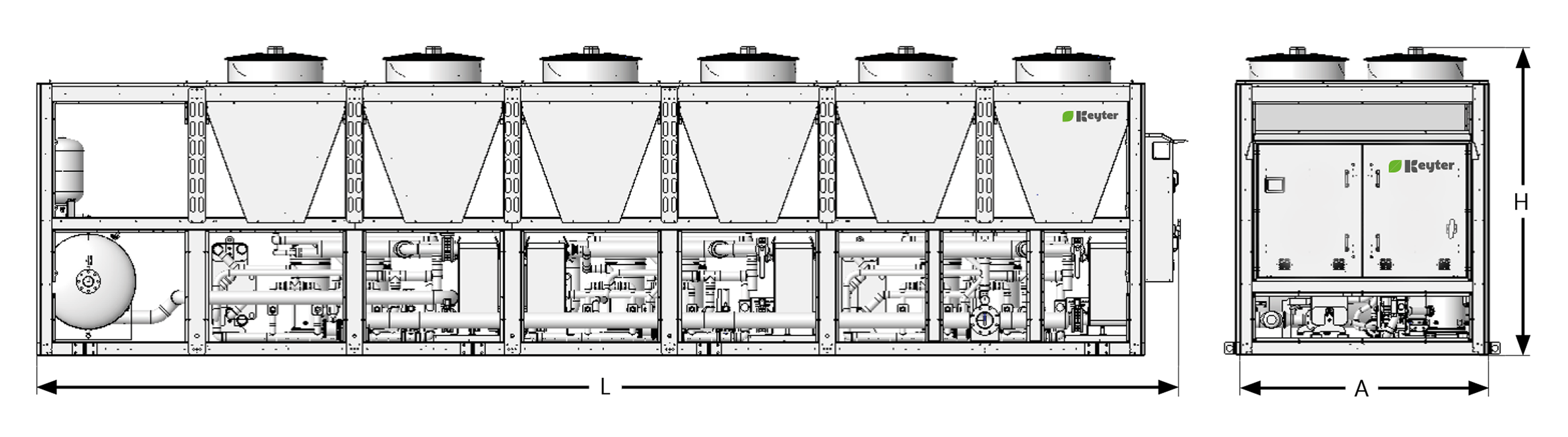

Serie 2 H

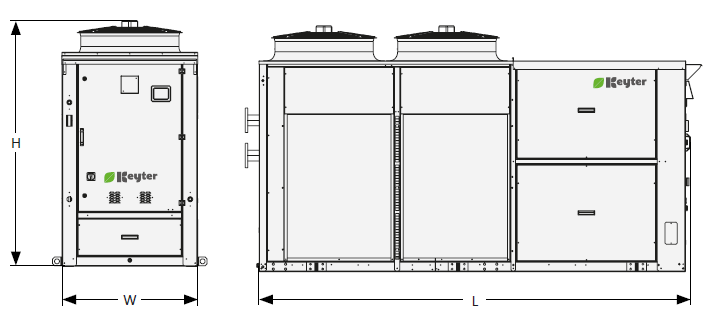

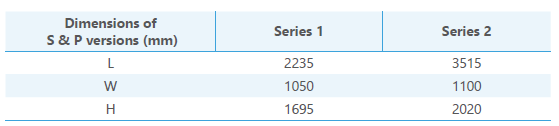

| Dimensiones Versiones S y P (mm) | ||
|---|---|---|
| Serie 1 | Serie 2 | |
| L | 2235 | 3515 |
| W | 1050 | 1100 |
| H | 1695 | 2020 |

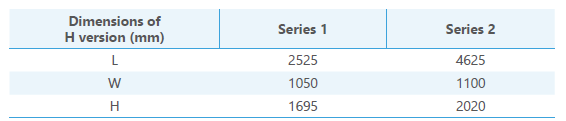

| Dimensiones versión H (mm) | ||
|---|---|---|
| Serie 1 | Serie 2 | |
| L | 2525 | 4625 |
| W | 1050 | 1100 |
| H | 1695 | 2020 |
Controles
ARGIA incluye el control electrónico programable AQUAMANAGER y la terminal de usuario pLDPRO.
Es compatible con la tarjeta RS485 opcional para la comunicación Modbus, los sistemas de supervisión boss / tERA y el sistema de comunicación BACNET / LONWORKS / KNX.
