ROOFTOP – PERSEA EVO KCRA
persea evoKCRAUnidades rooftop aire-aire de alta eficiencia
20-317 kW19-332 kW
inverterversion
euroversion
4000 m³/h - 55000 m³/h
Documentación y Características
Tabla de especificaciones
Documentación y Características
Documentación comercial
Idiomas disponibles:
 |
 |
 |
 |
 |
Ecodiseño
▸ Manual de Ecodiseño CONFORT KCRA
▸ Manual de Ecodiseño CONFORT KCRA
Unidades rooftop aire-aire de alta eficiencia
20-317 kW 19-332 kW
4000 m³/h – 55000 m³/h
Recuperación Activa INVERTER
inverter versión
20-147 kW 19-139 kW
Equipos rooftop equipados con tecnología de compresores inverter, válvula de expansión electrónica y ventiladores electrónicos de velocidad variable para garantizar el máximo ahorro energético minimizando el consumo de energía de cada aplicación.
Excede ampliamente los requisitos de eficiencia estacional del reglamento de Ecodiseño (ErP 2021) SEER medio de 5,2 – SCOP medio de 4
versión euro
27-317 kW 25-332 kW
Equipos rooftop equipados con tecnología de compresor multiscroll con diseño en tándem, válvula de expansión electrónica y ventiladores electrónicos, para obtener un importante ahorro de energía optimizando el consumo de energía de cada aplicación.
Supera los requisitos de eficiencia estacional del reglamento de Ecodiseño (ErP 2021) SEER medio de 4,7 – SCOP medio de 3,7
Adaptación y Medio Ambiente
- Carga reducida de refrigerante de bajo PCA R-454B minimizando la huella de CO₂ (-77% menos de PCA que el R-410A y -31% menos que el R-32).
- Control de la calidad del aire interior.
- Rooftops totalmente adaptables y configurables mediante opcionales y con una amplia variedad de montajes.
Eficiencia Energética
- Tecnología Inverter para maximizar la eficiencia energética estacional.
- Sistemas optimizados de Recuperación de Energía del aire de extracción: Recuperación Activa Inverter – Recuperación Dinámica
- Control avanzado para aumentar la eficiencia estacional optimizando la gestión de desescarche en bomba de calor.

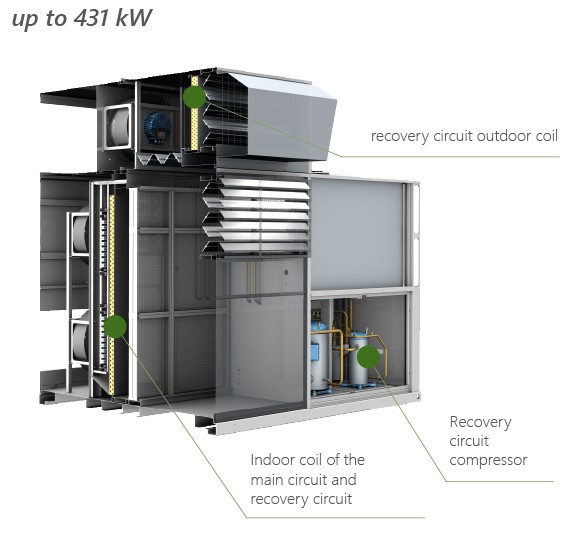

Recuperación activa INVERTER
Novedoso sistema de Recuperación Activa Full Inverter para la recuperación de energía mediante un circuito frigorífico adicional con compresor inverter.
Este circuito permite un incremento de la potencia nominal del equipo, lo que aumenta la compacidad del mismo.
Además, dado que este circuito adicional intercambia calor entre el aire nuevo y el aire de extracción, en condiciones de temperatura y humedad favorables se obtiene un alto rendimiento frigorífico.
Por ello se aumenta el rendimiento nominal del equipo y los rendimientos estacionales bajo cargas parciales.
Además, la tecnología INVERTER asegura el correcto funcionamiento para los caudales mínimos que establece la actualización del RITE en 2021, pasando de un caudal de aire de 1800 m³/h a 1000 m³/h.
Recuperación activa Inverter
Recuperación dinámica

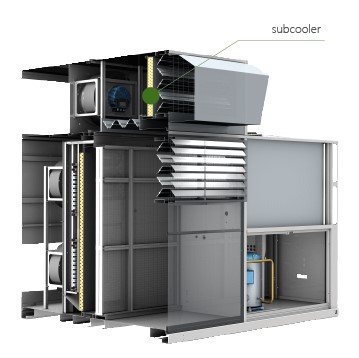

Recuperación dinámica
Consiste en un sistema de recuperación de energía mediante una batería de intercambio adicional (subenfriador), colocada en serie con el condensador de aire del equipo, consiguiendo una mejora importante de la eficiencia del equipo al reducir el consumo eléctrico de compresores.

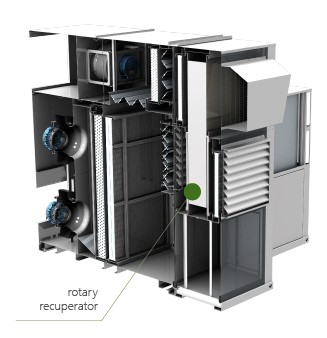

Este sistema es ventajoso frente a los sistemas de recuperación estática, porque evita un mayor consumo de los ventiladores de impulsión y retorno por la elevada pérdida de carga de dichos recuperadores de placas o rotativos.
Además permite su instalación en unidades con ventiladores de extracción.
Sistemas de integración con instalaciones fotovoltaicas
- Gestión inteligente de energía.
- Capacidad de gestionar y ajustar el óptimo consumo eléctrico y la capacidad de producción térmica en función de la potencia de generación fotovoltaica disponible en cada momento.
- Permite la integración de equipos rooftop, bombas de calor y enfriadores inverter en instalaciones fotovoltaicas.
Sistemas de integración con instalaciones fotovoltaicas
Tabla de especificaciones
Características generales
INVERTER
EURO
Refrigerante
R454B
✓
✓
Equipo cargado
✓
✓
Refrigerantes R452B o R410A
●
●
Detección de fugas*
✓
✓
Ventilador ATEX para extracción de gas refrigerante en caso de fuga
●
●
Carrocería
Chasis/Gabinete autoportante en acero galvanizado, con tratamiento de pintura poliéster termoendurecible curada al horno
✓
✓
Paneles para compartimento cerrado de compresores
—
●(KCRA 5-6)
Tratamiento de pintura poliéster termoendurecible curada al horno en la base del equipo
✓
✓
Color personalizado para adaptarse a las necesidades de la instalación (estándar RAL 9002)
●
●
Aislamiento en la unidad interior de 10 mm de espesor
✓
✓
Aislamiento en la unidad interior de 20 mm de espesor
●
●
Aislamiento en la unidad interior de 10 o 20 mm en polietileno con film aluminizado, clasificación al fuego M1
●
●
Panel sandwich con aislamiento de lana de roca de 50 mm de espesor, con clasificación al fuego M0
●
●
Suplementos antivibratorios
●
●
Compresores
Multiscroll versión Tándem
—
✓
Arrancador suave
—
●
Compresores con tecnología Inverter
✓
—
Display de mantenimiento para driver de compresor inverter
●
—
Camisa de aislamiento acústico
●
●
Camisa de aislamiento acústico original del fabricante de altas prestaciones
●
●
Soportes antivibratorios de compresores
✓
✓
Válvulas de expansión
Válvulas de expansión electrónica (hasta el modelo 4150 son integradas, no requieren opcional driver)
✓
✓
Display válvula de expansión electrónica (a partir del modelo 4170)
●
●
Válvulas de expansión termostática
—
●
Elementos frigoríficos
Aislamiento térmico en todas las líneas metálicas frías (de refrigerante o de agua)
✓
✓
Ventiladores
INVERTER
EURO
Ventiladores exteriores
Ventiladores axiales con tecnología EC
✓
✓
Ventiladores axiales con tecnología EC potenciados
●✓ (KCRA 4)
●✓ (KCRA 4)
Ventiladores axiales con tecnología AC + Variador de frecuencia
●
●
Toberas exteriores curvas
✓
✓
Toberas interiores (recomendadas para transporte en container en serie 5 y 6)
●
●
Difusores AxiTop (sólo con ventiladores EC)
●
●
Ventiladores interiores
Ventilador de impulsión plug-fan EC
✓
✓
Ventilador de impulsión plug-fan EC de Alta Presión disponible
●
●
Ventilador de retorno plug-fan EC en montaje de retorno opcional
✓
✓
Ventilador de retorno plug-fan EC de Alta presión disponible en montaje de retorno opcional
●
●
Intercambiadores
INVERTER
EURO
Baterías
Intercambiadores de amplia superficie, de tubos de cobre y aletas de aluminio
✓
✓
Baterías de tubos Cu / aletas Al prelacado de poliuretano
●
●
ALUCOAST: tubos Cu / aletas Al alta resistencia (no disponible con refrigerantes A2L)
●
●
BLYGOLD: tubos Cu / aletas Al con recubrimiento de Blygold
●
●
COPPERFIN: tubos Cu / aletas Cu (bajo consulta con refrigerantes A2L)
●
●
Separador de gotas en batería interior
●
●
Calidad del aire
INVERTER
EURO
Filtración
Prefiltro G4 limpiable
✓
✓
Filtración F, desde F6 a F9 // Doble etapa de filtración F
●
●
Sondas calidad aire
Sonda de CO2 o VOC de ambiente / conducto
●
●
Energía
INVERTER
EURO
Recuperación de energía
Recuperación frigorífica activa inverter
●
●
Recuperación frigorífica dinámica
●
●
Free-cooling
Free-cooling dos compuertas (montaje A)
●
●
Free-cooling tres compuertas térmico / entálpico / termoentálpico
●
●
Separador de gotas en compuerta de aire exterior
✓
✓
Instalación
INVERTER
EURO
Apoyo en calefacción
Batería de apoyo de agua caliente y válvula 3 vías
●
●
Resistencias eléctricas de apoyo (2 etapas)
●
●
Resistencias eléctricas para precalentamiento de aire nuevo en toma de aire exterior
●
●
Batería de postcalentamiento de gas caliente (HUMDRY)
●
●
Quemador de gas en módulo independiente
●
●
Bandejas de condensados
Bandeja interior de condensados extraíble en acero inoxidable
✓
✓
Bandeja de condensados exterior en acero inoxidable
✓
✓
Resistencia eléctrica en bandeja de condensados exterior
●
●
Alimentación eléctrica
400 V / III ph / 50 Hz (con neutro)
✓
✓
Bancadas
Bancada ajustable fabricada en aluzinc
●
●
Bancada multidireccional de adaptación
●
●
Embalaje
Embalaje para transporte marítimo
●
●
Control
INVERTER
EURO
Control electrónico y comunicación
Climanager (control electrónico µPC)
✓
✓
Terminal pGD de usuario y mantenimiento (distancia máxima estándar terminal-placa: 50 m)
✓
✓
Terminal TH-Tune de usuario
●
●
Tarjetas TCONN (para distancias entre terminal y placa > 50 m) (consultar manual técnico)
●
●
Control de presión condensación con transductores
✓
✓
Gestión maestro-esclavo
●
●
Tarjeta RS485 para comunicación MODBUS
●
●
Comunicación BACNET
●
●
Sistemas de Supervisión boss
●
●
Desescarche
Desescarche por inversión de ciclo mediante válvula de 4 vías (en versión I)
✓
✓
Elementos adicionales de control y seguridad
Interruptor general en cuadro eléctrico
✓
✓
Protecciones magnetotérmicas de compresores y ventiladores
✓
✓
Relé control de fases PREMIUM, con detección fallo de fase y protección sentido de rotación
✓
✓
Relé control de fases EXCELLENT, añade detección desequilibrio fases, sobretensión y subtensión
●
●
Interruptores diferenciales
●
●
Presostato diferencial para control de caudal de aire (obligatorio con resistencias eléctricas)
●
●
Detector de humos
●
●
Detector de filtro sucio
●
●
Sonda de temperatura ambiente
●
●
Medidor de energía eléctrica / Medidor de energía térmica
●
●
Cuadro eléctrico
Cuadro eléctrico totalmente cableado, con protección IP54
✓
✓
Cuadro eléctrico aislado
✓
✓
Ventilación forzada del cuadro eléctrico
✓
✓
Ventana FIBOX en cuadro eléctrico
✓
✓
Cuadro eléctrico tropicalizado
●
●
Resistencia eléctrica anti-hielo en cuadro eléctrico para bajas temperaturas
●
●
