SIDI evoKCVBUnidades compactas y autónomas aire-aire para aplicaciones industriales | Especialmente diseñadas para su instalación en el exterior de contenedores marítimos.
22-39 kW
Documentación y Características
Tabla de especificaciones
Vistas y Dimensiones
Controles
Documentación y Características

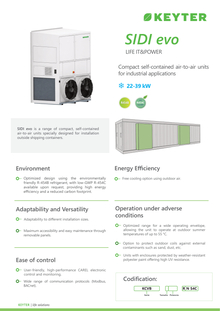

Documentación comercial
Idiomas disponibles:
 |
 |
 |
 |
 |
Equipos autónomos compactos aire-aire para aplicaciones industriales
SIDI evo es una gama de equipos autónomos compactos aire-aire con diseño especial adaptado a la instalación en el exterior de contenedores de transporte.
22–39 kW · R454B
SIDI evoKCVB
Medio ambiente
- Diseño optimizado con refrigerante ecológico R454B, bajo consulta R454C de bajo GWP y alta eficiencia energética, que permite una reducción de la huella de carbono.
Eficiencia Energética
- Posibilidad de freecooling para refrigeración gratuita mediante aire exterior.
Adaptación y Versatilidad
- Adaptabilidad a distintos tamaños de instalación.
- Máxima accesibilidad y fácil mantenimiento a través de paneles desmontables.
Funcionamiento con condiciones adversas
- Gama optimizada para un amplio rango de operación, que permite el funcionamiento del equipo con temperaturas exteriores en verano de hasta 55 °C.
- Posibilidad de protección de baterías exteriores de agentes externos como arena, polvo…
- Equipos con envolvente protegida con pintura de poliéster resistente a la intemperie y alta protección a rayos UV.
Facilidad de control
- Regulación electrónica y supervisión CAREL de uso sencillo y elevadas prestaciones.
- Amplia selección de protocolos de comunicación (Modbus, BACnet).
Tabla de especificaciones
Características generales
1020
2040
Refrigerante
Refrigerante R454B
✓
✓
Equipo con carga de refrigerante
✓
✓
Detección de fugas
●
●
Carrocería / compresores
Chasis/Gabinete autoportante en acero galvanizado, con tratamiento de pintura poliéster termoendurecible curada al horno
✓
✓
Montaje 0: Estándar
✓
✓
Montaje A: Caja de mezcla de 2 vías con entrada de aire fresco ajustable automáticamente
●
●
Montaje T: Caja de mezcla de 2 vías con entrada de aire fresco ajustable manualmente
●
–
Montaje Z: Caja de mezcla de 3 vías con entrada de aire fresco ajustable automáticamente
●
–
Tratamiento de pintura poliéster termoendurecible curada al horno en la base del equipo
✓
✓
Color personalizado para adaptarse a las necesidades de la instalación (estándar RAL 9002)
●
●
Suplementos antivibratorios
●
●
Arrancador suave
●
●
Compresores scroll
✓
✓
Camisa de aislamiento acústico
●
●
Camisa de aislamiento acústico original del fabricante de altas prestaciones
●
●
Soportes antivibratorios de compresores
✓
✓
Válvulas de expansión
Válvulas de expansión electrónica
✓
✓
Display válvula de expansión electrónica
●
●
Válvulas de expansión termostática
●
●
Elementos frigoríficos
Aislamiento térmico en todas las líneas metálicas frías
✓
✓
Ventiladores
1020
2040
Ventiladores exteriores
Ventiladores axiales con tecnología EC
✓
✓
Toberas exteriores curvas
✓
✓
Ventiladores interiores
Ventilador de impulsión centrífugos EC
✓
✓
Baterías
1020
2040
Baterías
Intercambiadores de amplia superficie, de tubos de cobre y aletas de aluminio
✓
✓
Baterías de tubos Cu / aletas Al prelacado de poliuretano
●
●
BLYGOLD: tubos Cu / aletas Al con recubrimiento de Blygold
●
●
COPPERFIN: tubos Cu / aletas Cu
●
●
Calidad del aire
1020
2040
Filtración
Prefiltro G4 limpiable
✓
✓
Filtración F/M, desde M6 a F7
●
●
Sondas calidad aire
Sonda de CO2 o VOC de ambiente / conducto
●
●
Bandejas de condensados
Bandeja interior de condensados pintada
✓
✓
Bandeja interior de condensados de acero inoxidable
●
●
Alimentación eléctrica
400 V / III ph / 50 Hz (con neutro)
✓
✓
Embalaje
Embalaje para transporte marítimo
●
●
Control
1020
2040
Control Electrónico y Comunicación
Climanager (control electrónico pCO-OEM)
✓
✓
Terminal pGD de usuario y mantenimiento (distancia máxima estándar terminal-placa: 50 m)
✓
✓
Terminal TH-Tune de usuario
●
●
Tarjetas TCONN (para distancias entre terminal y placa > 50 m) (consultar manual técnico)
●
●
Control de presión condensación con transductores
✓
✓
Gestión maestro-esclavo redundancia
●
●
Gestión global rotación
●
●
Tarjeta RS485 para comunicación MODBUS
●
●
Comunicación BACNET / LONWORKS
●
●
Sistemas de Supervisión boss
●
●
Elementos adicionales de control y seguridad
Interruptor general en cuadro eléctrico
✓
✓
Protecciones magnetotérmicas de compresores y ventiladores
✓
✓
Relé control de fases PREMIUM, con detección fallo de fase y protección sentido de rotación
✓
✓
Relé control de fases EXCELLENT, añade detección desequilibrio fases, sobretensión y subtensión
●
●
Interruptores diferenciales
●
●
Presostato diferencial para control de caudal de aire (obligatorio con resistencias eléctricas)
●
●
Detector de humos
●
●
Detector de filtro sucio
●
●
Sonda de temperatura ambiente
●
●
Medidor de energía eléctrica / Medidor de energía térmica
●
●
Cuadro eléctrico
Cuadro eléctrico totalmente cableado, con protección IP54
✓
✓
Cuadro eléctrico aislado
✓
✓
Ventilación forzada del cuadro eléctrico
✓
✓
Ventana FIBOX en cuadro eléctrico
●
●
Cuadro eléctrico tropicalizado
●
●
Resistencia eléctrica anti-hielo en cuadro eléctrico para bajas temperaturas
●
●
Vistas y Dimensiones
| Dimensiones equipo estándar (mm) | Serie 1 | Serie 2 |
|---|---|---|
| L | 1190 | 1800 |
| A | 975 | 1350 |
| H | 2395 | 2395 |
Controles
SIDI evo incorpora la regulación electrónica programable Climanager (controlador electrónico pCO-OEM) y el terminal de usuario y mantenimiento pGD.
Es compatible con una tarjeta RS485 opcional para comunicación Modbus y con sistemas de comunicación BACnet / LonWorks opcionales.
