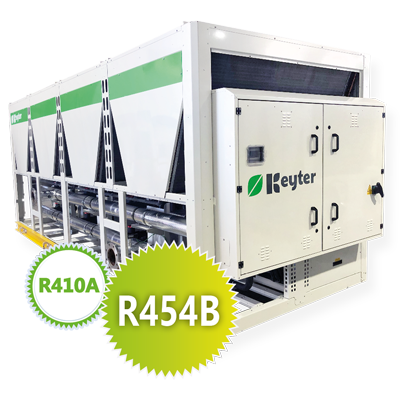

BOMBAS DE CALOR AIRE-AGUA – VENTIA KWPC | KWPM
ventiaKWPC | KWPM
Bombas de calor aire-agua para clima suave | medio
121-582 kW130-647 kW
Documentación y Características
Tabla de especificaciones
Vistas y Dimensiones
Controles
Documentación y Características
Documentación comercial
Idiomas disponibles:
 |
 |
 |
 |
 |
Bombas de calor aire-agua para clima suave | medio
121-583 kW 130-648 kW
Intercambiador de Placas (KWP-C)
Intercambiador Multitubular (KWP-M)
Sistema de recuperación parcial de calor de gases calientes para ACS
Sistema de Freecooling de agua para enfriamiento gratuitoAdaptación y Medio Ambiente
- Carga reducida de refrigerante de bajo PCA R-454B minimizando la huella de CO₂ (-77% menos de PCA que el R-410A y -31% menos que el R-32).
- Control de presión de condensación de serie para funcionamiento todo el año.
- Adaptabilidad a la instalación ofreciendo una amplia gama de modelos.
- Versiones con grupo hidráulico y depósito de inercia incorporado para reducir la frecuencia de paradas y arranques del compresor.
Eficiencia Energética
- Alta eficiencia energética en carga parcial y total reduciendo el coste de operación.
- Multiscroll tándem para mejora de la eficiencia energética estacional.
- Ventiladores electrónicos y válvula de expansión electrónica de serie para el mínimo consumo energético.
- Los equipos con grupo hidráulico pueden incorporar bombas electrónicas de alto rendimiento.
Tabla de especificaciones
Características generales
KWP-C
KWP-M
Refrigerante
Refrigerante R454B
✓
✓
Equipo con carga de refrigerante
✓
✓
Refrigerantes R452B o R410A
●
●
Detección de fugas
●
●
Carrocería
Chasis/Gabinete autoportante en acero galvanizado con tratamiento de pintura poliéster termoendurecible curada al horno
✓
✓
Color personalizado para adaptarse a las necesidades de la instalación
●
●
Equipo sin panelar
✓
✓
Cierre perimetral del equipo (serie 1)
●
—
Cerramiento parte hidráulica (versión P/H) (serie 1)
●
—
Aislamiento paneles (serie 1)
●
—
Compartimento cerrado de compresores (1) (series 2-4)
●
●
Cierre perimetral del equipo + Compartimento cerrado de compresores (1) (series 2-4)
●
●
Aislamiento paneles compartimento de compresores (series 2-4)
●
●
Cerramiento parte hidráulica inferior (versión H) (series 2-4)
●
●
Cerramiento parte hidráulica superior (versión H) (series 2-4)
●
●
Aislamiento paneles cierre perimetral y paneles parte hidráulica (versión H) (series 2-4)
●
●
Suplementos antivibratorios
●
●
Compresores
Tecnología Multiscroll en tándem
✓
✓
Soportes antivibratorios de compresores
✓
✓
Arrancador suave
●
●
Camisa de aislamiento acústico
●
●
Camisa de aislamiento acústico original del fabricante de altas prestaciones
●
●
Válvulas de expansión
Válvulas de expansión electrónica
✓
✓
Válvulas de expansión termostática (con R410A)
●
●
Ventiladores
KWP-C
KWP-M
Ventiladores exteriores
Ventiladores axiales EC-Z con tobera curva integradaSeries 1, 2, 3 y 4
✓
✓
Ventiladores axiales EC-Z con tobera curva integrada2330 y 3500
—
—
Ventiladores axiales EC potenciadosSeries 1, 2, 3 y 4
●
●
Ventiladores axiales EC potenciados2330 y 3500
✓
✓
Control de presión de condensación
✓
✓
Ventiladores radiales plug-fan EC
●
●
Intercambiadores
KWP-C
KWP-M
Baterías
Baterías de tubos Cu y aletas Al
✓
✓
Batería de tubos Cu / aletas Al prelacado de poliuretano
●
●
ALUCOAST: tubos Cu / aletas Al alta resistencia
●
●
BLYGOLD: tubos Cu / aletas Al con recubrimiento de Blygold
●
●
COPPERFIN: tubos Cu / aletas Cu
●
●
Intercambiadores
Intercambiador freón-agua, placas acero inoxidable AISI 316L, soldadas con cobre y aislado térmicamente
✓
—
Intercambiador multitubular
—
✓
Intercambiador de acero inoxidable SS AISI 304 / SS AISI 316 / Sealix
●
—
Energía (2)
KWP-C
KWP-M
Recuperación de energía
Recuperación parcial de energía de condensación para ACS
●
●
Bomba en circuito de recuperación del calor de condensación
●
●
Resistencia eléctrica anti-hielo en intercambiador de placas de recuperación para ACS
●
●
Free-cooling
Free-cooling integrado, mediante batería exterior adicional, sonda externa y válvula de tres vías
●
●
Hidráulico (2)
KWP-C
KWP-M
Bombas (en versiones P/H)
Bomba simple presión disponible normal (7-12 m.c.a.)
✓
✓
Bomba simple alta presión disponible (15-20 m.c.a.)
●
●
Bomba simple muy alta presión disponible (25-30 m.c.a.)
●
●
Bomba con variador de velocidad
●
●
Bomba de reserva (presión estándar, alta presión y muy alta presión disponible)
●
●
Bomba electrónica
●
●
Bomba de reserva electrónica
●
●
Elementos hidráulicos
Kit de baja temperatura para funcionamiento con Tª de salida de agua < 0 ºC
●
●
Kit de baja temperatura exterior
●
●
Conexiones flexibles de entrada y salida de agua
●
●
Filtro de agua
●
●
Instalación de manómetros a la entrada y salida del equipo para la versión S
●
●
Módulo independiente con depósito de inercia disponible de 200 litros / 375 litros / 725 litros + Resistencias eléctricas
●
●
Instalación
KWP-C
KWP-M
Rejillas de protección
Rejilla de protección de baterías
●
●
Rejilla de protección antipájaros en la base del equipo
●
●
Aislamiento
Aislamiento térmico en todas las líneas metálicas frías (de refrigerante o de agua)
●
●
Alimentación eléctrica
400 V / III ph / 50 Hz sin neutro
✓
✓
400 V / III ph / 60 Hz
●
●
Otras tensiones eléctricas (consultar diferentes opciones disponibles)
●
●
Embalaje
Embalaje para transporte marítimo
●
●
Control
KWP-C
KWP-M
Control electrónico y comunicación
Control electrónico programable AQUAMATIX
✓
✓
Terminal de usuario Climatix HMI para control AQUAMATIX
✓
✓
Interfaz de comunicación RS485 para comunicación ModBus
✓
✓
Comunicación Modbus TCP/IP y BACnet IP
✓
✓
Desescarche
Desescarche por inversión de ciclo mediante válvula de 4 vías
✓
✓
Elementos adicionales de control y seguridad
Interruptor general en cuadro eléctrico
✓
✓
Protecciones magnetotérmicas de compresores, ventiladores y bombas
✓
✓
Interruptores diferenciales
●
●
Interruptor de baja presión para la protección de la bomba
●
●
Relé de control de fases PREMIUM, con detección de fallo de fase y protección del sentido de rotación
✓
✓
Relé de control de fases EXCELLENT, añade detección de desequilibrio de fases, sobretensión y subtensión
●
●
Triple protección del intercambiador de placas con interruptor de flujo de agua y protecciones antihielo de agua y freón
✓
✓
Medidor de energía
●
●
Cuadro eléctrico
Cuadro eléctrico totalmente cableado, con protección IP54
✓
✓
Ventilación forzada del cuadro eléctrico
✓
✓
Diseño de aparamenta eléctrica para alta temperatura
✓
✓
Cuadro eléctrico tropicalizado
●
●
Enchufe para usos comunes
●
●
Resistencia eléctrica anti-hielo en cuadro eléctrico para bajas temperaturas exteriores
●
●

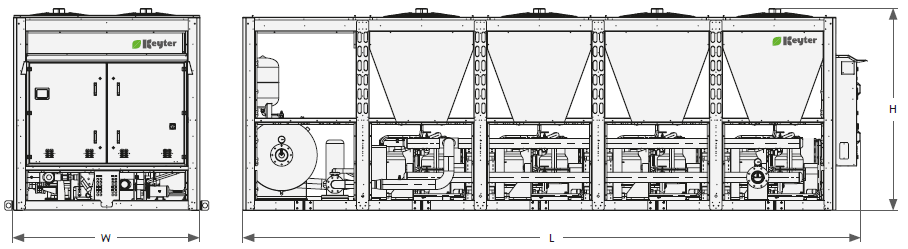

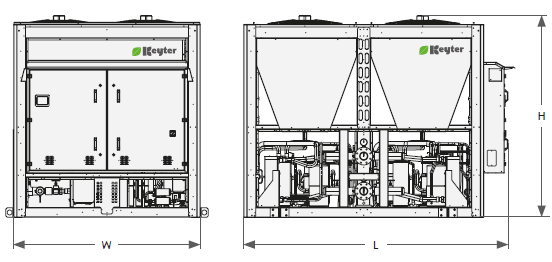

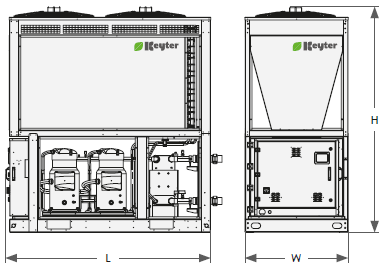

Vistas y Dimensiones

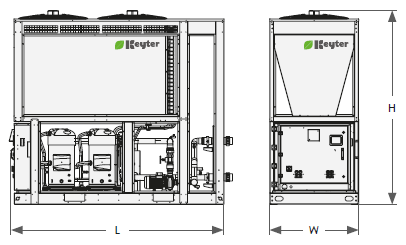

Serie 1 S
Serie 1 P

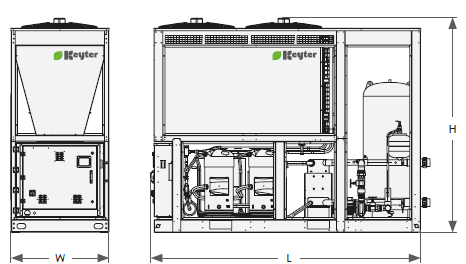

Serie 1 H
Serie 2 S/P

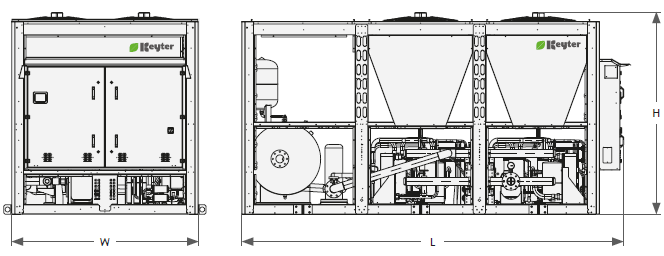

Serie 2 H

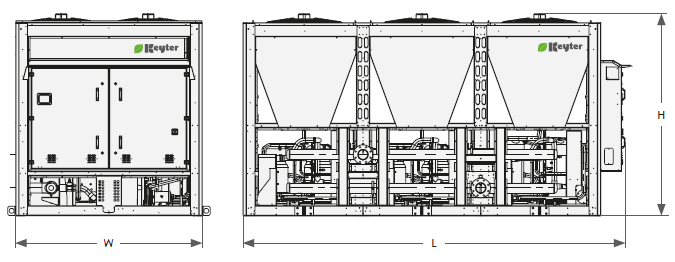

Serie 3 S/P

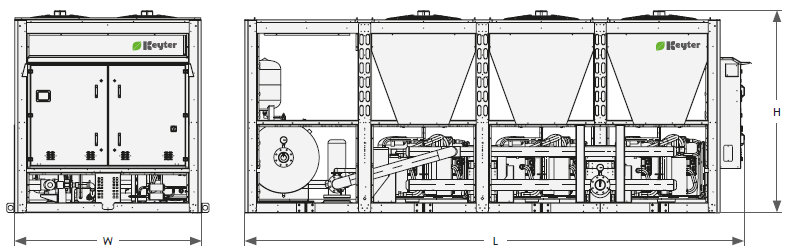

Serie 3 H

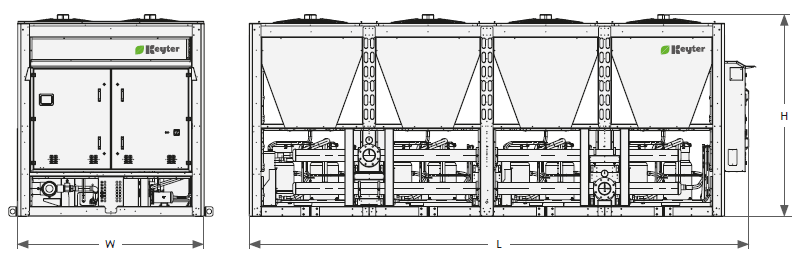

Serie 4 S/P
Serie 4 H

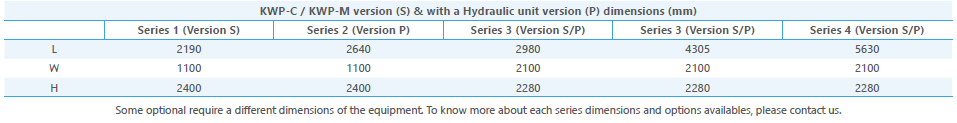

| Dimensiones KWP-C / KWP-M (Chásis S/P) (mm) | |||||
|---|---|---|---|---|---|
| Chásis | Serie 1 | Serie 2 (S/P) | Serie 3 (S/P) | Serie 4 (S/P) | |
| S | P | ||||
| L | 2190 | 2640 | 2980 | 4300 | 5770 |
| W | 1100 | 1100 | 2100 | 2100 | 2100 |
| H | 2650 | 2650 | 2530 | 2530 | 2530 |

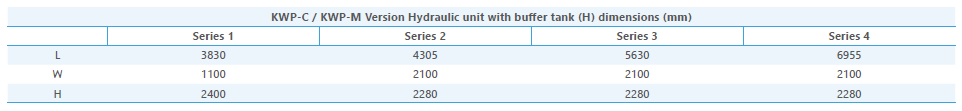

| Dimensiones KWP-C / KWP-M (Chásis H) (mm) | ||||
|---|---|---|---|---|
| Chásis | Serie 1 (H) | Serie 2 (H) | Serie 3 (H) | Serie 4 (H) |
| L | 3830 | 4300 | 5630 | 7095 |
| W | 1100 | 2100 | 2100 | 2100 |
| H | 2650 | 2530 | 2530 | 2530 |
Controles
VENTIA incluye el control electrónico programable AQUAMATIX y el terminal de usuario HMI Climatix.
Es compatible con la tarjeta opcional RS485 para comunicación Modbus y el sistema de comunicación BACnet IP.
